Sut i ddylunio pibellau gwresogi trydan fflans i fodloni gofynion uwch cwsmeriaid o dan amodau pwysedd uchel?

Er mwyn bodloni gofynion uchel cwsmeriaid ar gyfer pwysedd dŵr a phwysedd aer wrth ddyluniotiwbiau gwresogi trydan fflans,Mae angen optimeiddio cynhwysfawr o sawl dimensiwn megis dewis deunyddiau, dylunio strwythurol, proses weithgynhyrchu, a gwirio perfformiad. Dyma'r cynllun penodol:

1Dewis deunydd: Gwella cryfder cywasgol a sylfaen selio

1. Dewis prif ddeunyddiau pibellau

Mae deunyddiau cryfder uchel a gwrthsefyll cyrydiad yn cael eu ffafrio ar gyfer amodau gwaith pwysedd uchel (pwysedd dŵr10MPa neu bwysedd aer6MPa), fel:

Dur di-staen 316L (yn gwrthsefyll cyfryngau cyrydol cyffredinol, cryfder cywasgol520MPa);

Incoloy 800 (sy'n gallu gwrthsefyll tymheredd uchel, pwysedd uchel ac ocsideiddio, yn addas ar gyfer amgylchedd stêm tymheredd uchel, cryfder cynnyrch240MPa);

Aloi titaniwm/aloi Hastelloy (ar gyfer cyfryngau cyrydol iawn a phwysau uchel fel dŵr y môr a thoddiannau asid-sylfaen).

Cyfrifir trwch wal y bibell yn ôl safonau Cyfnewidydd Gwres GB/T 151 neu ASME BPVC VIII-1, gan sicrhau ymyl trwch wal o20% (megis cyfrifo'r trwch wal + ffactor diogelwch 0.5mm pan fo'r pwysau gweithio yn 15MPa).

2. Paru fflans a sêl

Math o fflans: Mewn senarios pwysedd uchel, defnyddir fflansau weldio gwddf (WNRF) neu fflansau integredig (IF), a dewisir yr arwyneb selio fel mortais a thyno (TG) neu gymal cylch (RJ) i leihau'r risg o ollyngiad arwyneb selio.

Gasged selio: Dewiswch gasged wedi'i lapio â metel (gyda modrwyau mewnol ac allanol) (gwrthiant pwysau25MPa) neu gasged cylch metel wythonglog (gwrthiant pwysedd uchel a thymheredd uchel, pwysau40MPa) yn ôl nodweddion y cyfrwng. Mae deunydd y gasged yn gydnaws â deunydd y bibell (megis gasged 316L gyda fflans 316L).

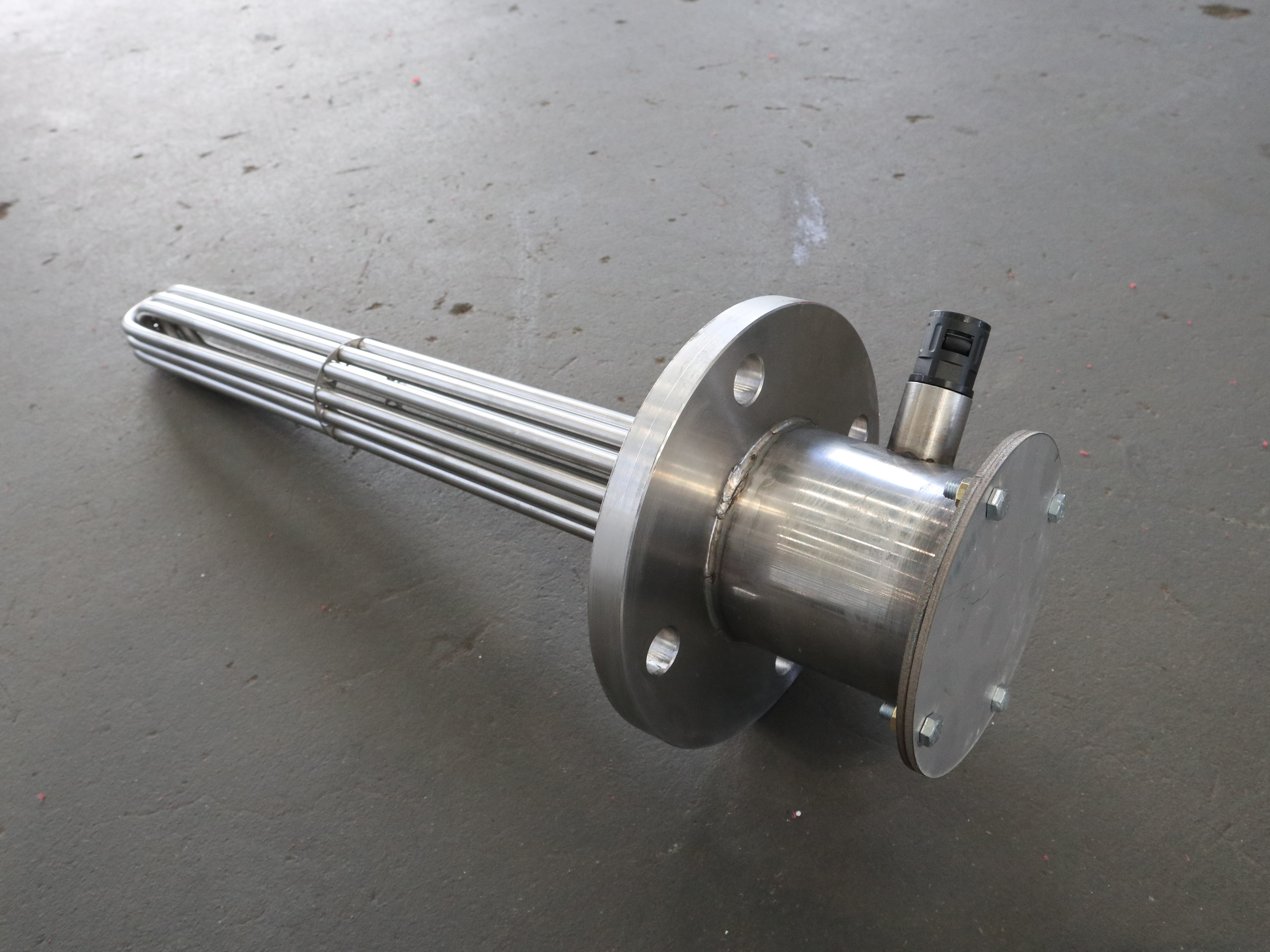

Tiwb gwresogi fflans personol

2Dylunio Strwythurol: Cryfhau Pwysedd a Dibynadwyedd

1. Optimeiddio strwythur mecanyddol

Dyluniad plygu: Osgowch blygu ongl sgwâr a defnyddiwch radiws crymedd mawr (R3D, D yw diamedr y bibell) i leihau crynodiad straen; Wrth osod nifer o bibellau, cânt eu dosbarthu'n gymesur i gydbwyso grymoedd rheiddiol.

Cryfhau strwythur: Ychwanegu cylchoedd cynnal (bylchau rhwng1.5m) neu wiail lleoli canolog adeiledig i'r llwybr hir sythtiwb gwresogi i atal anffurfiad corff y tiwb o dan bwysau uchel; Mae'r adran gysylltiad rhwng y fflans a chorff y bibell yn mabwysiadu parth pontio tew (weldio rhigol graddiant) i wella ymwrthedd rhwygo'r sêm weldio.

2. Dyluniad selio a chysylltu

Proses weldio: Mae corff a fflans y bibell wedi'u treiddio'n llawn wedi'u weldio (megis weldio TIG + gwifren llenwi), a pherfformir prawf pelydr-X 100% (RT) neu brawf treiddiad (PT) ar ôl weldio i sicrhau bod y sêm weldio yn rhydd o mandyllau a chraciau;

Cymorth ehangu: Mae'r tiwb cyfnewid gwres wedi'i gysylltu â phlât y tiwb gan ddefnyddio proses ddeuol o ehangu hydrolig a weldio selio. Y pwysau ehangu ywddwywaith y pwysau gweithio i atal gollyngiad canolig o dyllau plât y tiwb.

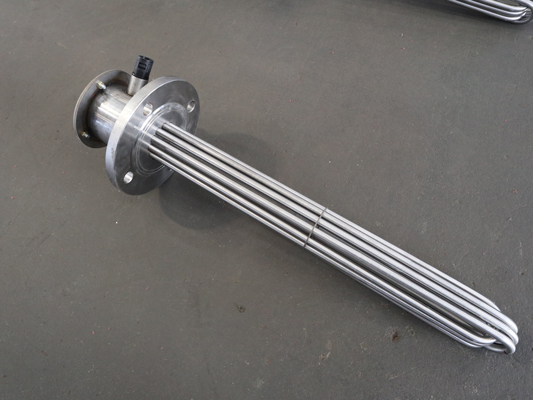

Tiwb gwresogi fflans

3Proses weithgynhyrchu: rheolaeth lem ar ddiffygion a chysondeb

1. Rheoli cywirdeb peiriannu

Mae torri pibellau'n mabwysiadu torri laser/CNC, gyda pherpendicwlar wyneb y pen0.1mm; garwedd arwyneb selio fflansRa1.6μ m, gwall dosbarthiad unffurf twll bollt0.5mm, gan sicrhau grym unffurf yn ystod y gosodiad.

Llenwi powdr magnesiwm ocsid: gan ddefnyddio technoleg cywasgu dirgryniad, dwysedd llenwi2.2g/cm³, er mwyn osgoi gorboethi lleol neu fethiant inswleiddio a achosir gan adrannau gwag (gwrthiant inswleiddio100MΩ/500V).

2. Profi straen a dilysu

Profi cyn y ffatri:

Prawf hydrostatig: Mae'r pwysau prawf 1.5 gwaith y pwysau gweithio (megis pwysau gweithio 10 MPa a phwysau prawf 15 MPa), ac nid oes unrhyw ostyngiad pwysau ar ôl ei ddal am 30 munud;

Prawf pwysau (yn berthnasol i gyfryngau nwy): Mae'r pwysau prawf yn 1.1 gwaith y pwysau gweithio, ynghyd â chanfod gollyngiadau sbectrometreg màs heliwm, gyda chyfradd gollyngiadau o1 × 10 ⁻⁹mbar· L/e.

Profi dinistriol: Defnyddir samplu ar gyfer profi pwysau ffrwydrad, a rhaid i'r pwysau ffrwydrad fod3 gwaith y pwysau gweithio i wirio'r ymyl diogelwch.

4Addasiad swyddogaethol: i ymdopi ag amodau gwaith cymhleth

1. Iawndal ehangu thermol

Pan fydd hyd yy tiwb gwresogi is 2m neu'r gwahaniaeth tymheredd yw100, dylid gosod cymal ehangu tonffurf neu adran gysylltu hyblyg i wneud iawn am anffurfiad thermol (swm yr ehanguΔ L=α L Δ T, lleα yw cyfernod ehangu llinol y deunydd) ac osgoi methiant arwyneb selio fflans a achosir gan straen gwahaniaeth tymheredd.

2. Rheoli llwyth arwyneb

Mae cyfryngau pwysedd uchel (yn enwedig nwyon) yn sensitif i orboethi lleol ac mae angen lleihau'r llwyth arwyneb (8W/cm²). Drwy gynyddu nifer neu ddiamedrtiwb gwresogis, gwasgaru dwysedd pŵer, ac atal graddio neu ymgripiad deunydd (megis llwyth arwyneb6W/cm² yn ystod gwresogi ag stêm).

3. Dyluniad cydnawsedd cyfryngau

Ar gyfer hylifau pwysedd uchel sy'n cynnwys gronynnau/amhureddau, sgrin hidlo (gyda chywirdeb o100 rhwyll) neu dylid gosod gorchudd canllaw wrth fewnfa'r y tiwb gwresogi i leihau erydiad; Mae angen triniaeth goddefol/chwistrellu arwyneb ychwanegol ar gyfryngau cyrydol (megis cotio polytetrafluoroethylene, gwrthsefyll tymheredd260).

5Dyluniad safonol ac wedi'i addasu

Darparu adroddiadau deunydd, cymhwyster gweithdrefn weldio (PQR), ac adroddiadau prawf pwysau yn unol â safonau cenedlaethol (GB 150 "Llongau Pwysedd", NB/T 47036 "Elfennau Gwresogi Trydan") neu safonau rhyngwladol (ASME BPVC, PED 2014/68/EU).

Er mwyn diwallu anghenion arbennig cwsmeriaid (megis gwresogi pwysedd uchel ar gyfer offer pen ffynnon API 6A a gwresogi sy'n gwrthsefyll pwysau môr dwfn), rydym yn cydweithio â chwsmeriaid i efelychu amodau gwaith (megis dadansoddiad elfennau meidraidd o ddosbarthiad straen ac optimeiddio maes llif CFD) ac addasu manylebau fflans (megis fflansau edau arbennig a deunyddiau sy'n gwrthsefyll sylffwr).

crynhoi

Trwy'r optimeiddio proses lawn o "warant cryfder deunydddyluniad gwrthiant llwyth strwythurolrheoli cywirdeb gweithgynhyrchu"profi a gwirio dolen gaeedig", ytiwb gwresogi trydan fflans yn gallu cyflawni gweithrediad dibynadwy o dan amodau foltedd uchel. Y craidd yw cydbwyso'r gallu i ddwyn pwysau, perfformiad selio, a sefydlogrwydd hirdymor, gan ystyried nodweddion cyfrwng y cwsmer (tymheredd, cyrydedd, cyfradd llif) ar gyfer dyluniad wedi'i dargedu, gan fodloni'r gofyniad ymyl diogelwch ar gyfer pwysedd dŵr/pwysedd aer yn y pen draw.1.5 gwaith y paramedrau dylunio.
